中文ENGLISH
供求信息
热搜关键词:氢气 氧气
会员登录
账号:
密码:

行业新闻
当前您所在的位置:首页 > 行业新闻

整体充氩和局部充氩 ,你常用的是哪一个

来源: 阿斯米 更新:2019-03-13 19:30:49 作者: 浏览:1805次

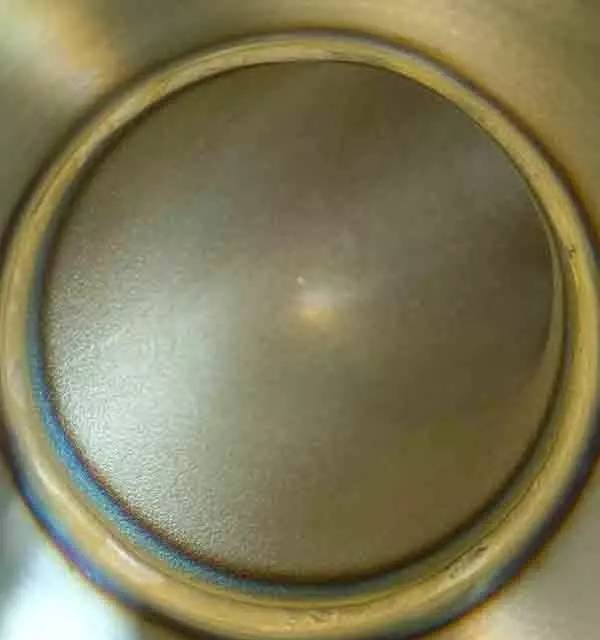

采用氩弧焊焊接不锈钢时,由于不锈钢和氧的亲和力很大,如果不采取焊缝保护措施,背面的焊缝金属很容易在焊接过程中氧化,合金元素烧损,且易产生焊接缺陷,造成焊缝金属的力学性能和耐蚀性下降。

在不锈钢管道氩弧焊时,为能保证焊缝背面的焊接质量,必须采取有效的防护措施。

不锈钢管道氩弧焊,一般采用管内充氩、自保护焊丝以及免充氩焊接保护剂等方法,均能很好地防止焊缝背面氧化,使焊缝的力学性能和耐腐蚀性能得到有效保证。

现将不锈钢氩弧焊管内充氩背面保护及注意事项进行介绍。

一、管内充氩保护:管内充氩的方法是为防止焊缝背面氧化。

充氩方法主要包括整体充氩和局部充氩。

1.整体充氩法:对于小直径管道或管件组对管道较短时,可采用整体充氩,该方法比较简单。

整体充氩的方法是:将两端用胶带 (纸壳、橡胶板等)封口,由管子的一端充入氩气,另一端封口上部打上一个3~5mm的排放孔,主要是防止收弧时管内氩气压力过大,造成接头收弧困难,产生凹坑等缺陷。

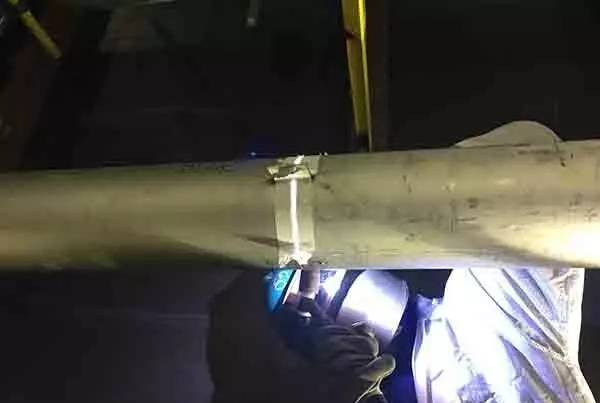

另外,为了防止对口间隙处氩气大量排放,事先可用纸胶带封住一段管口,仅留出焊工一次连续焊接的长度,直至焊接完成。

2.局部充氩法:

当管径较大、管路较长时,若直接向管内充氩,焊接质量不易保证,并且会浪费大量的氩气,增加维修成本。

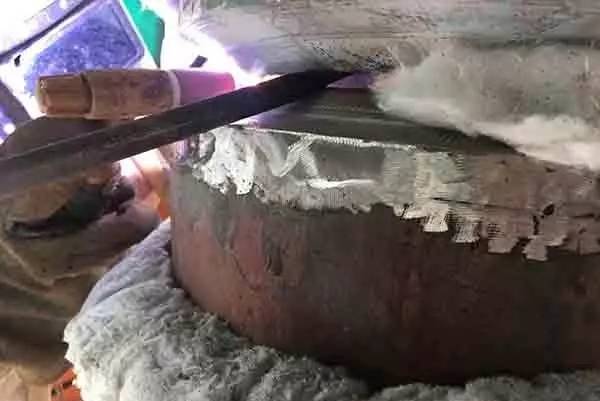

P91管局部充氩

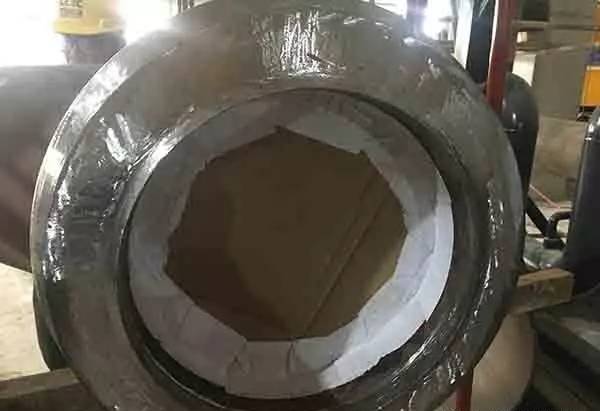

为节约氩气,可采用局部充氩的方法。局部充氩可采用水溶性纸法。组对前,在管内距焊口两侧各150mm处贴水溶性纸,形成一组临时堵板,然后在对口间隙处采用充氩针头向管内充氩气。

当管道系统进行水压试验时,水溶性纸很快溶解于水,并随水排除,不会造成不利影响。另外,可制作充氩夹具进行局部充氩保护,焊接前将充氩夹具堵板事先放置于管子两侧,焊接完成后将夹具从管内抽出。此种方法适用于不锈钢管的地面预制,简单易行。

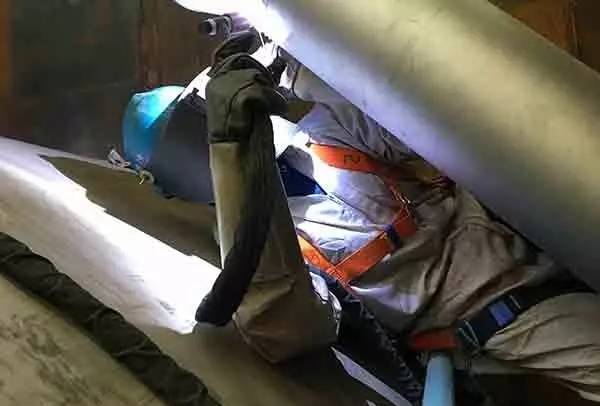

P91管局部充氩

二、氩气保护效果判断:

氩气保护效果可根据焊缝颜色进行判断。焊接过程中,焊工可根据颜色调整保护气,使焊缝达到昀好的保护效果。其颜色以银白、金黄为最好、蓝色为良好、红灰色较好、灰色不良、灰黑最差。

三、充氩保护的注意事项

(1)氩弧焊时焊缝背面应提前送气,流量适当加大,空气排出后,流量逐渐减小。焊接过程中应不间断地向管内充氩。停焊时滞后停气,使焊缝得到充分的保护。另外应特别注意的是,空气排净后才能进行焊接,否则影响充氩的保护效果。

(2)氩气流量应适当。流量过小,保护不好,焊缝背面容易氧化;流量过大,焊接时产生涡流带入空气,保护效果也会变坏,同时会引起焊缝根部内凹等缺陷,影响焊接质量

(3)氩气入口应置于封闭段尽可能低的位置,空气排出孔应置于封闭段昀高位置。因为氩气比空气重,从较低位置充入氩气容易保证获得更高的浓度,充氩保护效果也就更好。

(4)为了减少管内氩气从对口间隙处流失,影响保护效果,增加成本,焊接前可沿焊口间隙贴上纸胶带,仅留出焊工开始引弧焊接的长度。

在实际工作中,应根据焊接工程量、管材规格、工艺要求和操作的适用性等因素综合考虑,灵活选择焊缝背面的保护方法,以确保焊接质量。

©京ICP备19059098号-4  京公网安备 11011302005837号

E-mail:ait@263.net.cn     服务热线:010-8416 4557
copyright©北京艾亚特会展有限公司 版权所有
郑重声明:未经授权禁止转载、编辑、复制如有违反,追究法律责任
