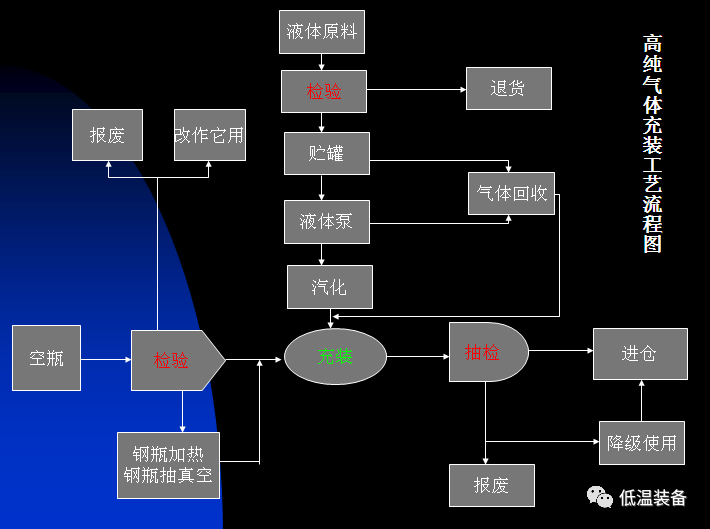

高纯气体充装-及工艺流程图

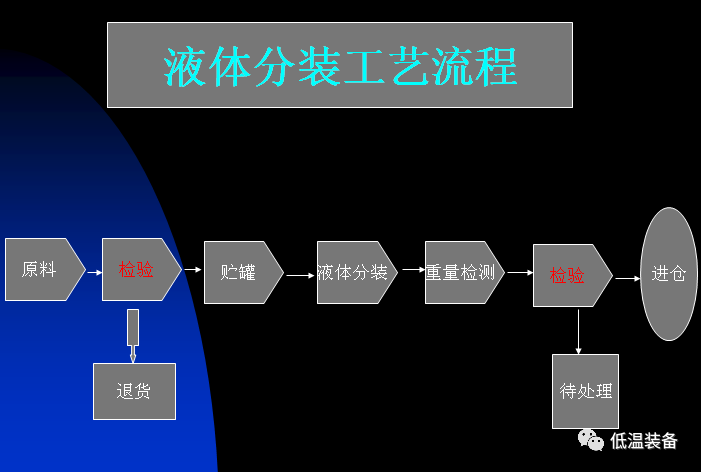

液态气体分装工艺流程
工业气体充装要点
一、永久性气体的充装
1、专业培训、持证上岗、遵守规程
2、佩戴防护用品、检查设备
3、对钢瓶复查、检查气密性
4、开启总阀，准备充气
5、充装时的检查
6、发现问题的处理
7、压力大于12.5MPa时，禁止进入
8、确定最高充装压力
9、切换总阀，分类堆放好。
常用术语
1、基准温度：是由气体产品标准规定的基准充装标准温 度。我国规定是20℃
2、最高工作温度：根据我国的气候条件，气瓶的最高工作温度定为60 ℃
3、充装量：气瓶内气体的压力在基准温度下应不超过其公称工作压力，在最高工作温度下应不超过水压试验压力的0.8倍
4、充装压力：气瓶充装气体结束时，瓶内气体的压强
5、充装温度：是指气瓶在充装气体结束时瓶内气体的实际温度
附加要点：熟记常用的名词(如压缩因子、临界温度、饱和蒸汽压等）
二、液化性气体的充装要点
1、专业培训、持证上岗、遵守规程
2、佩戴防护用品、检查设备
3、待充气瓶的残液检验及处理
4、做好充装记录
5、按充装系数充装
6、检验重量
7、贴各种标识标签
充装系数
充装系数：是指每升气瓶容积充装液化气体的质量
F=W/V
F---充装系数kg/l
V---气瓶容积l
W---液化气体充装质量kg
例题：有工作压力为15MPA的40升钢瓶，已知二氧化碳的充装系数为0.60，问最多可充多少质量的二氧化碳？
讨论：什么气体是讲压力计算的
什么气体是讲重量计算的
附加要点：各种压力单位间的换算温度
特种气体充装前对钢瓶检查的重要意义
气体在充装前必须对气瓶逐只进行认真的检查,这是为了防止气瓶在充装过程中或是在运输、贮存、使用中，由于混装、错装、换装、报废或是超期服役等原因而发生事故。
质量管理的要求
1、钢印标记、颜色标记不符合规定，对瓶内介 质未确认的
2、附件损坏、不全或不符合规定的
3、瓶内无剩余压力的
4、超过检验期限的
5、经外观检查，存在明显损伤，需进地步检验的
6、氧化或强氧化性气体气瓶沾有油脂的
7、易燃气体气瓶的首次充装或定期检验后的首次充装，未经置换或是抽真空处理的。
特种气体的一些应急措施
使用任何气体或气体混合物之前，要知道和理解性质、用途和安全防范。关于你将要使用的气体和设备的安全资料，请参考材料安全数据表（MSDS）和安全程序（作业指导书）。
确定用来使用产品的合适的设备，同时知道怎样安全地操作设备
使用用于钢瓶操作的正确的个人防护装备。穿戴带护罩的安全眼镜、皮手套、安全鞋和其它合适的装备。
特种气体的一些常识
禁止把物体（如扳手、螺丝起子、撬杆等）插入阀门帽的开口处来移动粘住了的钢瓶帽。这样做可能损伤或打开阀门，导致泄漏发生。使用可调套扳来移动过紧或生锈的帽子。
用吊索或磁铁通过钢瓶帽升起钢瓶。
