“工业之肺”空分设备,硬刚出来的国产化之路

来源: 更新:2021-02-08 20:23:43 作者: 浏览:278次

空分设备是以空气为原料,通过压缩循环深度冷冻的方法把空气变成液态,再经过精馏而从液态空气中逐步分离生产出氧气、氮气及氩气等惰性气体的设备,广泛应用于传统的冶金、新型煤化工、大型氮肥、专业气体供应等领域。

“工业之肺”空分设备,硬刚出来的国产化之路



空分装置号称“煤化工之肺”,2000年以后,随着我国冶金、石化、煤化工等产业对大型、特大型空分设备需求的迅速增长,促进了我国空分设备行业的快速发展,设备最大规格迅速地从1万等级提高到了3万、4万、5万、6万等级,又从6万等级上升到了8~12万等级。



但是国内空分企业在大型空分设备招投标中和国际巨头同台竞技的机会并不多。



2010年之前国内大型工业气体空分装置基本都被国外巨头占有,国内空分行业其中杭氧为龙头企业,从首套3万级开始攻克,到6万级8万级,再到10万级,杭氧公司的每一次攻克都是国内首台套。



2011年神华包头煤制烯烃项目上,杭氧公司研制的4套6万级装置(近10亿元)开车成功,标志国内空分行业已具备大型装置的研发能力。



再到2017年6套10万级在神华宁煤项目上和林德平分秋色,到出口伊朗卡维12万级,国内空分行业一直在进步。

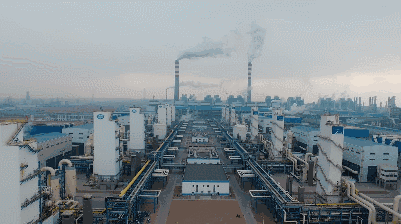

“工业之肺”空分设备,硬刚出来的国产化之路

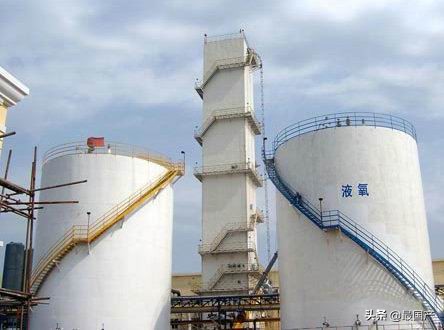

神华宁煤空分装置

目前“6万级”以下的市场国产品牌占有率可达90%,而在“6万级”以上的大型和特大型市场中,国内品牌和外资品牌的竞争相当激烈。

(6万级意为60000Nm³/h,标准大气压下,每小时制氧量为60000立方米)

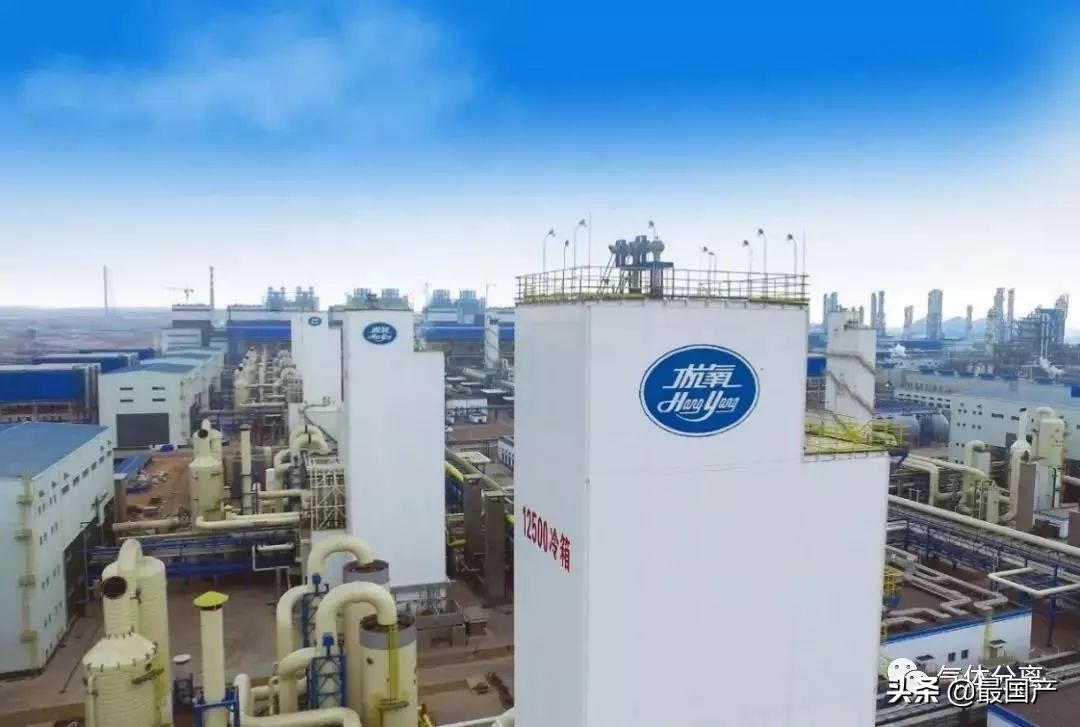

“工业之肺”空分设备,硬刚出来的国产化之路

杭氧空分

1套空分装置由70多个单元设备组成,我们不但要实现成套技术国产化,还要力争压缩机,膨胀机,汽轮机等关键设备实现国产化。

“工业之肺”空分设备,硬刚出来的国产化之路

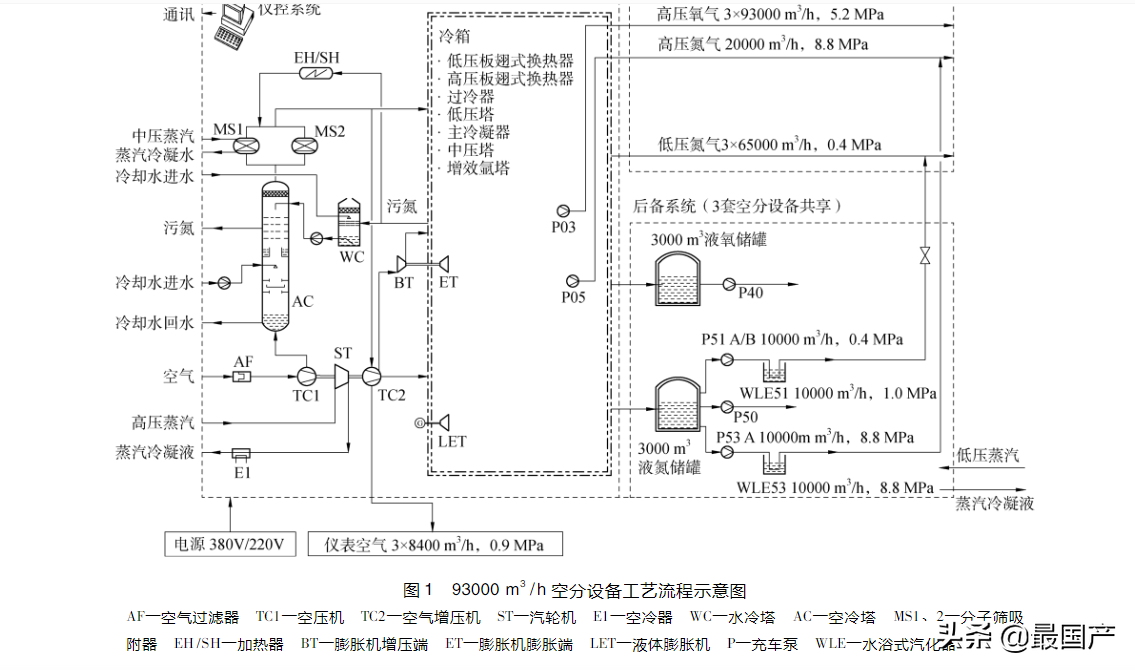

空分工艺流程图

2016年以后,6万等级及以下成套空分设备的国产化率从现在的50%~70%提高到80%以上,主要是配套空压机、增压机的效率与可靠性提高,实现真正的国产化;6万等级以上等级成套空分设备的国产化率从现在的35%提高到60%以上。

“工业之肺”空分设备,硬刚出来的国产化之路

国内外知名厂商

国外知名空分企业

Linde (林德) 德国林德

AIR LIQUIDE(法液空) 法国液化空气

AP (美国空气) 美国AP公司

此三家占全球70%的大型空气装置份额

2019年林德收购美国普莱克斯超越法液空成为全球第一大工业气体公司



国内知名空分企业

杭氧空分

开封空分

四川空分

开封迪尔

杭州福斯达



空压机组:空压机,汽轮机,增压机,一套大型空压机组价格1-3亿人民币

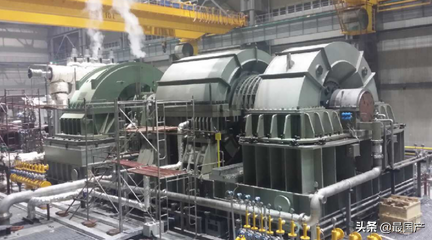

“工业之肺”空分设备,硬刚出来的国产化之路

曼透平大型空压机

透平压缩机国外知名品牌:

MAN (曼透平) 德国MAN集团

SIEMENS 德国西门子

GE 美国通用电气

HITACHI 日本日立

KOBELCO 日本神钢

ELLIOTT 美国易立达

“工业之肺”空分设备,硬刚出来的国产化之路

增压机组

国内知名品牌:众所周知了,就这哥俩撑起了国产大型压缩机组的全部

沈阳鼓风机厂(沈鼓)

陕鼓动力(陕鼓)



国内汽轮机成套:煤化工工业汽轮机基本全部国产化

杭汽轮

青岛捷能

陕鼓

沈鼓

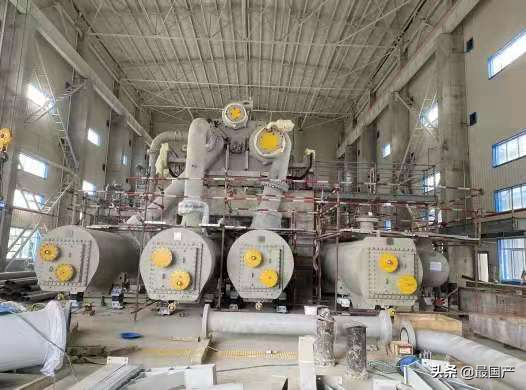

“工业之肺”空分设备,硬刚出来的国产化之路

沈鼓10万空分压缩机组

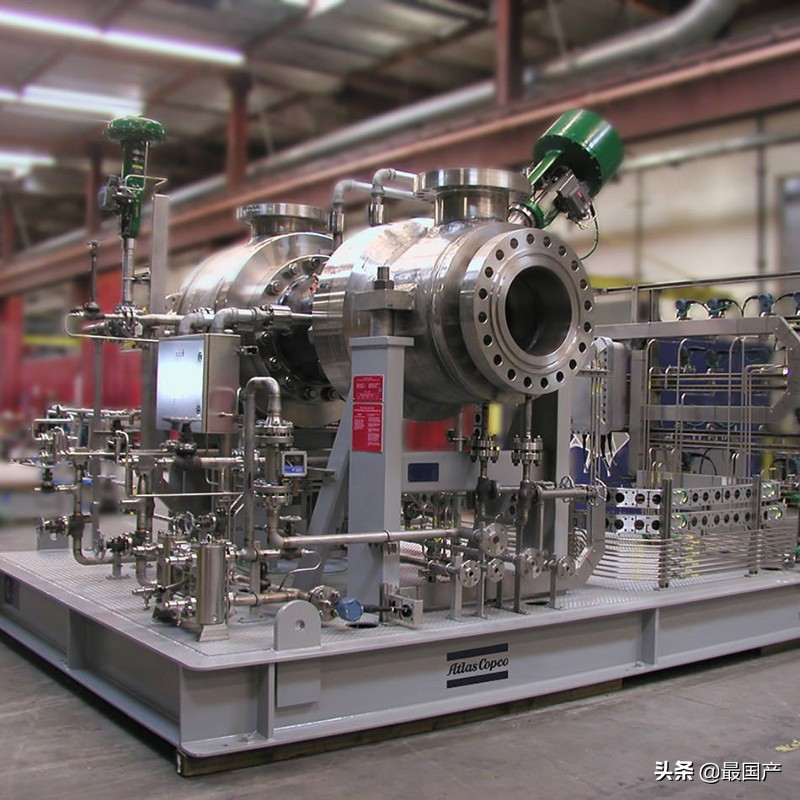

透平膨胀机:这个技术要求比较高,目前国内还处于仿制研发阶段

“工业之肺”空分设备,硬刚出来的国产化之路

透平膨胀机

国外品牌商:

Atlas Copco (阿特拉斯科普柯 ) 瑞典

Cryostar SAS (低温星) 法国

UniEco (联优) 美国

NIKKISO (日机装) 法国液化空气



国产厂商:刚刚开发出来

杭氧

开空



高压铝制板翅换热器:国际上也就这么几家

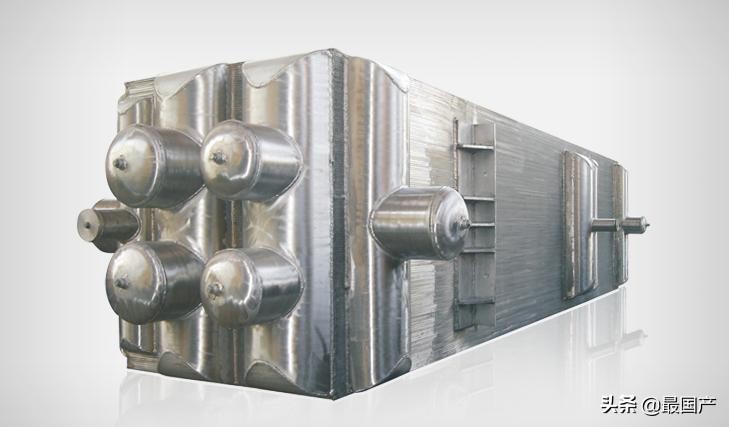

“工业之肺”空分设备,硬刚出来的国产化之路

板式换热器

NORDON 法国诺顿

CHART 美国恰特

KOBELCO 日本神钢

Linde 德国林德



国内厂商:

杭氧

开空

川空



低温氧氮泵:大型空分机组要求极高

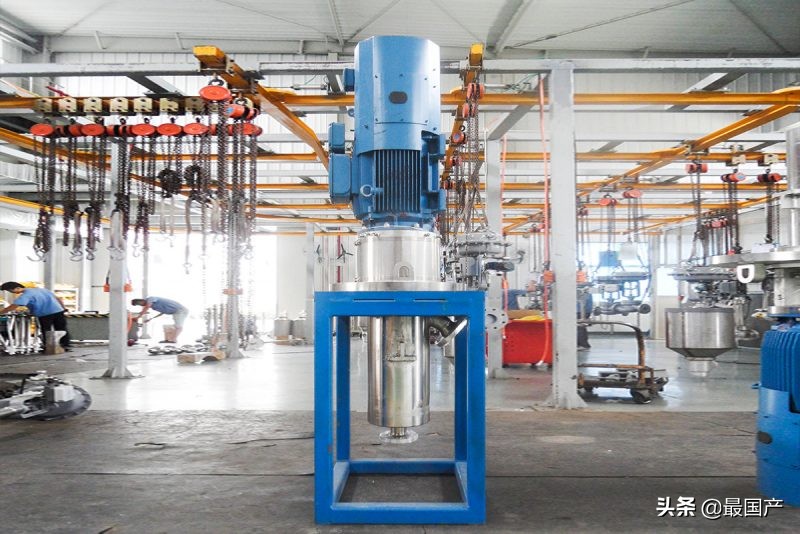

“工业之肺”空分设备,硬刚出来的国产化之路

低温氧泵

Leyblod (莱宝) 德国

Cryostar (低温星) 法国

ACD 美国

Flowserve 美国福斯

NIKKISO (日机装) 法国液化空气



国内优质厂家:

大连深蓝

大耐泵业

杭氧

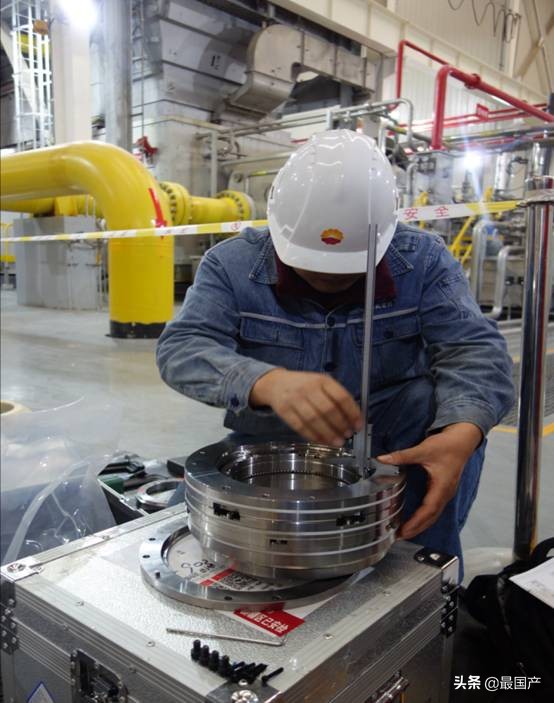

干气密封:压缩机机械密封,笔者见过一套200万的干气密封

“工业之肺”空分设备,硬刚出来的国产化之路



国外厂家:以下两家市场占有率最高

约翰克兰

博格曼



国内优质厂家:四川日机国内机械密封龙头

四川日机

丹东克隆



压缩机防喘振阀:压缩机防喘振,死贵死贵的一近百万

“工业之肺”空分设备,硬刚出来的国产化之路

防喘振阀

国外著名厂家:

CCI 英国IMI

Fisher 美国艾默生

Flowserve 美国福斯

Kentintrol 英国肯特(原ABB)

“工业之肺”空分设备,硬刚出来的国产化之路



国内替代厂家:

艾坦姆

杭氧工装

纽托克

新地佩尔

吴忠仪表



三杆阀:分子筛纯化系统专用,执行机构比较复杂

“工业之肺”空分设备,硬刚出来的国产化之路

Jansen三杆阀

国外知名厂家:

TH Jansen IMI集团

ORBINOX (欧宾诺斯)西班牙欧宾诺斯



国内有业绩厂家:

杭氧工装



低温控制阀液氧液氮调节(温度范围-196℃-65℃)

“工业之肺”空分设备,硬刚出来的国产化之路

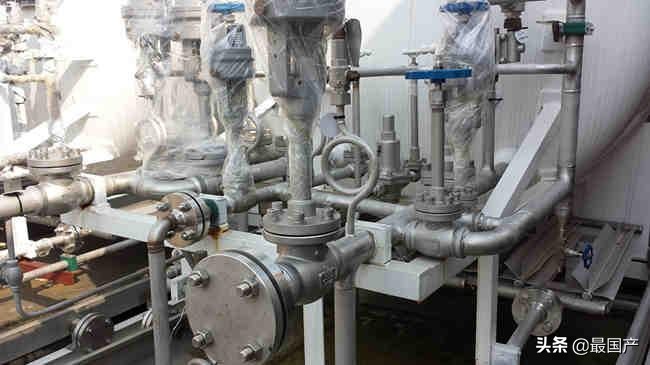

低温调节阀

国外一线主流品牌:

SAMSON 德国萨姆森

Azbil 日本阿自倍尔

Flowserve 美国福斯

masoneilon 美国GE

ARCA 德国阿卡

“工业之肺”空分设备,硬刚出来的国产化之路

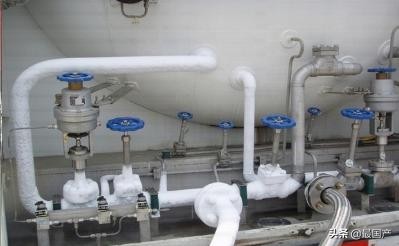

低温调节阀

国内优质品牌商:

杭氧工装

艾坦姆

无锡智能自控

重庆川仪

无锡亚迪

低温手动阀(闸、截、止):这些阀门就不多说了,国内基本上都可以替代

“工业之肺”空分设备,硬刚出来的国产化之路

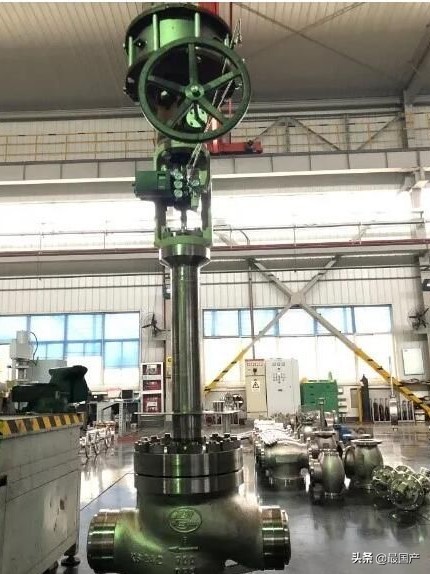

低温手动阀门

国内优质厂商:

苏州纽威

上海纳福希

苏州高中压

杭氧工装

大连大高

上海良工

五洲阀门

低温切断阀(气动蝶阀,三偏心蝶阀,球阀):超低温深冷国产用量较少

“工业之肺”空分设备,硬刚出来的国产化之路

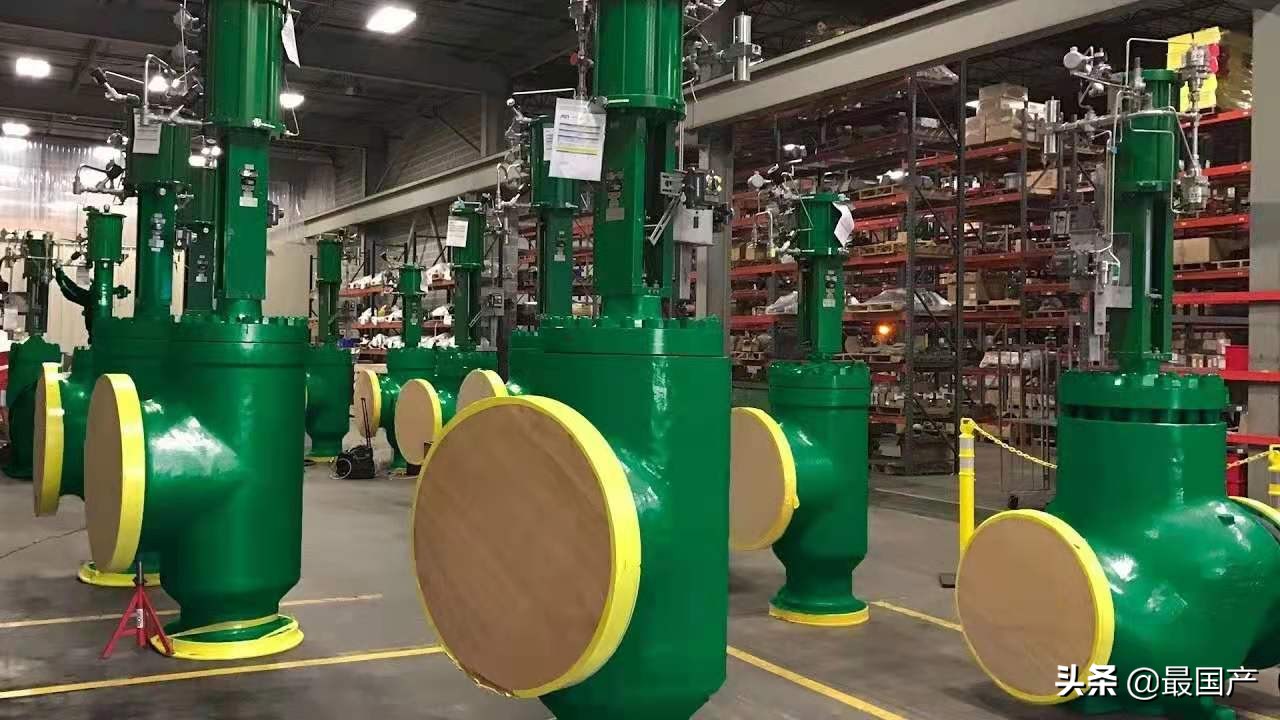

低温蝶阀

国外一线主流品牌:

Flowserve 美国福斯

KSB 德国凯士比

Sempell 美国艾默生

NELES 芬兰美卓

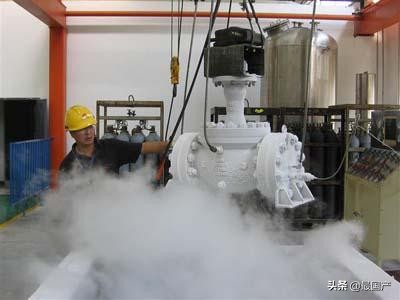

“工业之肺”空分设备,硬刚出来的国产化之路

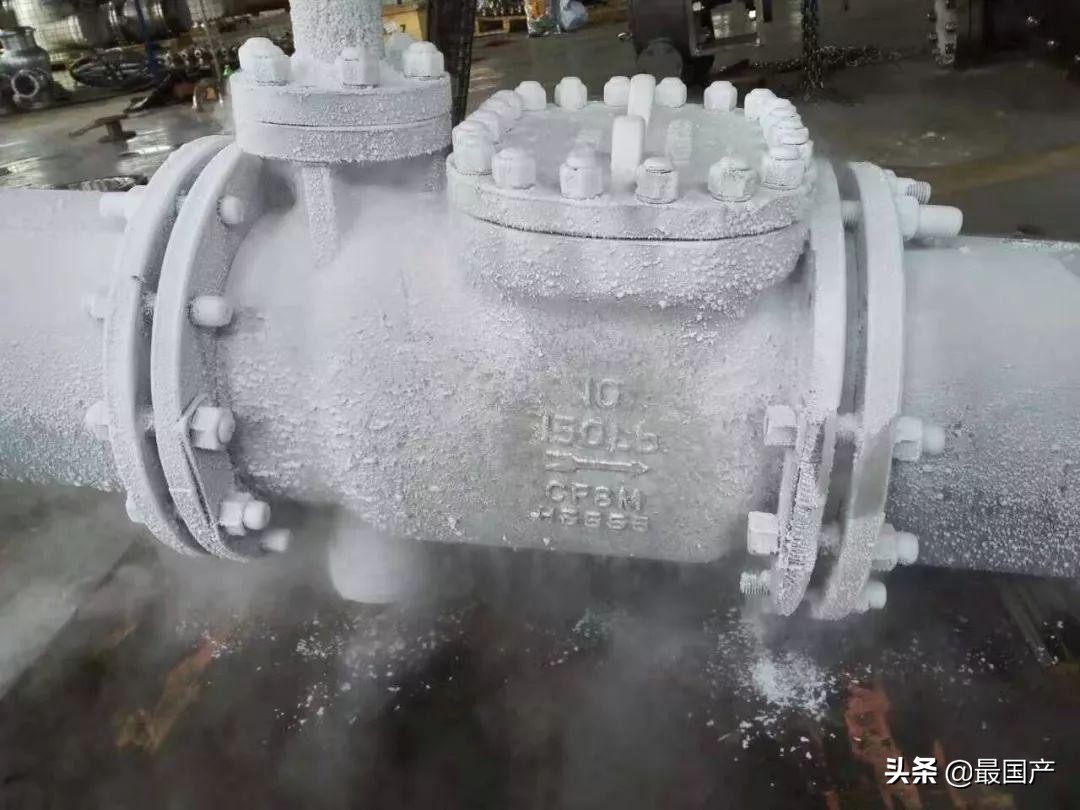

低温阀门深冷实验

国内优质厂家:

苏州纽威

兰高

苏州高中压

开封高中压

上海圣伯莱



安全阀、泄压阀使用量大,关键部位多为进口

“工业之肺”空分设备,硬刚出来的国产化之路

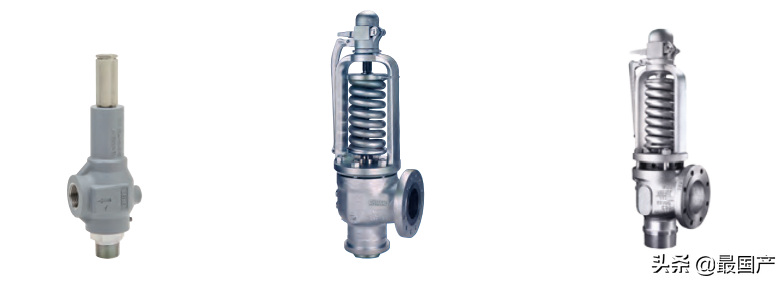

安全阀

国外优质品牌:

Crosby 克罗斯比 美国艾默生

Leser 莱斯 德国莱斯

Anderson Greenwood 美国艾默生



国产优质品牌

浙江永一

东吴机械 已被苏州纽威收购

天正阀门



测量仪表和分析仪表就不赘述了,国外品牌在空分占有率还是极高。



国产空分设备的产业链,还需进一步提高大型、特大型空分配套设备的国产化率,国产化开发低阻高效高压板式换热器,强化翅片的换热效果和承压能力;开发高效节能的主冷凝蒸发器,在保证安全的情况下尽可能降低液位温差,保证能耗最优。



开发低温关键配套阀门,满足各种工况下开关及调节要求;开发透平膨胀机及全液体高压膨胀机,提高运转效率,适应各类流程。
